Serie MK300

Inverter compacto de alto rendimiento con control vectorial sin sensor

El MK300 establece un nuevo estándar en inverters compactos combinando prestaciones de clase superior, control vectorial sin sensor seleccionable por modo y doble especificación de carga estándar y carga ligera. Disponible en versiones monofásicas 200V (0,2 kW a 2,2 kW) y trifásicas 400V (0,75 kW a 15 kW).

Características principales

Control vectorial sin sensor seleccionable: alcanza hasta el 200% de par a tan solo 0,5 Hz sin encoder, con alta precisión y velocidad de respuesta
Doble especificación de carga: carga estándar (150% de la corriente nominal, 1 min.) y carga ligera (120% de la corriente nominal, 1 min.), permitiendo usar un modelo inferior para aplicaciones de menor demanda
Función de limitación de corriente de alta velocidad: ante picos de corriente por variación de carga, el inverter continúa operando en lugar de dispararse, mejorando la productividad
Operación con perilla de selección rápida de parámetros para mayor velocidad y precisión de ajuste
Ventilador de refrigeración reemplazable sin herramientas especiales, reduciendo el tiempo de mantenimiento
Control de velocidad multietapa: hasta 16 velocidades preajustadas y hasta 8 en modo temporizador
Función PID integrada para control de presión, caudal y temperatura

Función para maquinaria textil

Modo oscilación aleatoria	Evita que el devanado se acumule en el mismo punto, distribuyendo el hilo de forma uniforme
Modo stop por longitud	Detención automática al alcanzar una longitud de bobinado acumulada predefinida
Modo cálculo por pulso	Permite visualizar y calcular la longitud de bobinado en tiempo real; los resultados pueden comunicarse
Modo dos puntos	La frecuencia de referencia se suaviza con la longitud de bobinado y transiciona automáticamente a una segunda frecuencia

Comunicación y control

Puerto RS485	Protocolo MEWTOCOL-COM / Modbus-RTU / Modbus-ASCII · Hasta 31 unidades en red · Distancia máx. 500 m · Velocidades de 4.800 a 115.200 bps
Señal de frecuencia	Potenciómetro · 0-5V / 0-10V DC · 4-20 mA / 0-20 mA · Señal PWM · RS485
Salida analógica	0 a 10V DC (máx. 1 mA) — frecuencia o corriente de salida proporcional (conmutable)
Salida relé	Contacto 1c · 230V CA 0,25 A / 30V CC 1 A (carga resistiva)
Salida colector abierto	Máx. 50V CC / 50 mA — señal de operación, alarma, detección de frecuencia, PWM y más

Especificaciones generales

Rango de potencia	200V monofásico: 0,2 kW a 2,2 kW · 400V trifásico: 0,75 kW a 15 kW
Tensión de entrada	1F 200-230V CA 50/60 Hz · 3F 380-460V CA 50/60 Hz · Tolerancia: +10% / −15%
Rango de frecuencia	Control V/F: 0,2 a 400 Hz · Control vectorial sin sensor: 0,5 a 120 Hz
Frecuencia portadora	0,8 a 15 kHz ajustable (9 opciones en V/F, 6 en vectorial)
Aceleración / deceleración	0,04 s a 3.600 s · Rampa lineal o en S (conmutable)
Temperatura ambiente	−10 a +50 °C (montaje aislado) · −10 a +40 °C (montaje lado a lado)
Grado de protección	IP20 (montaje en gabinete)
Refrigeración	Natural (hasta 0,75 kW) · Forzada por aire (1,5 kW a 15 kW)
Altitud máxima	1.000 m s.n.m.

Accesorios disponibles

Panel de operación remoto AMK300-REM1 con comunicación RS485. Se alimenta directamente del inverter MK300 (sin fuente adicional), se conecta con cable LAN estándar y se instala con dos tornillos M3. Incluye funciones de operación remota, copia de parámetros y control multi-inverter.

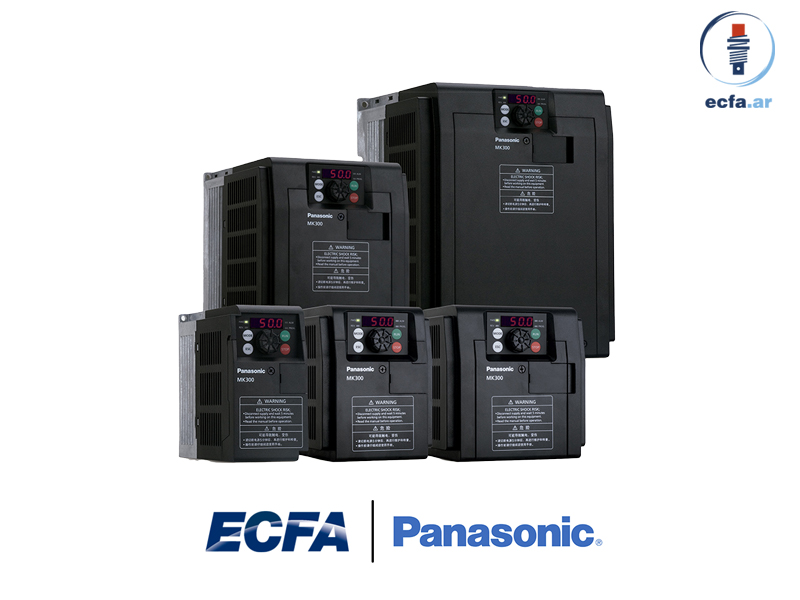

Inverters Panasonic MK300
